D’Emaro Claudio - Astronomie, ciel pour tour

Je fais partie de la Société d’Astronomie du Nord Vaudois, SANV, depuis quelques années déjà.
C’est un club sympa où il se passe toujours quelque chose.

Je suis heureux de votre visite sur mes toutes nouvelles pages Web. Comme tout amateur privé, j’ai la volonté de mettre à votre disposition toutes informations utiles concernant la construction d’un observatoire à moindres frais grâce à Internet.

Mais avant tout je tiens à remercier ma chère et tendre moitié, sans sa compréhension envers ma passion je ne me serai jamais lancé dans cette aventure.(Elle est ma première étoile.)

Il va sans dire que même avec son accord je ne pouvais me permettre de crever notre budget familial, c’est là que l’idée d’un sponsoring m’est venue pour la construction de ma coupole.

Chers internautes n’hésitez pas à regarder sur la liste des sponsors, cela peut vous donner de bonnes idées et vous découvrirez des entreprises à l’écoute de vos projets. ## Nébuleuses

IC 443, nébuleuse dans la constellation des Gémeaux.

SH2-199, coeur de la nébuleuse dans la constellation du Cassiopée.

IC 5068, coeur de la nébuleuse dans la constellation du Cygne.

SH2-157, coeur de la nébuleuse dans la constellation du Céphée.

IC 410, coeur de la nébuleuse dans la constellation du Cocher.

NGC 7538, coeur de la nébuleuse dans la constellation du Céphée.

SH2 132, coeur de la nébuleuse dans la constellation de Céphée.

NGC 2174, nébuleuse de la tête de singe dans la constellation d’ Orion.

IC 1318, nébuleuse dans la constellation du Cygne.

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, 2048X2048, Pixel 7,4
Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Starlight InstrumentsFocusers Feather Touch
R/Pavec Prism
FWHM :min2.05 max 3.42
Expositions: -20°C
SII 21 X 10 min
H Alpha 23 X 10 min
OIII 26 X 10 min
Total des poses: 11h40
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight / Photoshop

SH2-171, nébuleuse dans la constellation de Céphée.

SH2-171, nébuleuse dans la constellation de Céphée.

NGC 281,Pacman, dans la constellation de Cassiopée.

NGC 6892,Les dentelles du Cygne, dans la constellation du Cygne.

M 42/NGC 1976, nébuleuse dans la constellation d’Orion.

NGC 7380, nébuleuse du Sorcier dans la constellation du Céphée.

Nébuleuse IC 1795, dans la constellation du Cassiopée

Nébuleuse NGC 6960, dans la constellation du Cygne

Nébuleuse IC 1848, dans la constellation de Cassiopée,

Nébuleuse 7635, dans la constellation de Cassiopée,

Nébuleuse IC 1396, dans la constellation de Céphée,

Nébuleuse IC 2169, dans la constellation de la Licorne,

IC 443, février 2015, dans la constellation des Gémeaux

NGC 2359,mars 2014, nébuleuse dans la constellation du Grand Chien

NGC 1333, décembre 2013, nébuleuse par réflexion dans la constellation de Persée

NGC 281, septembre 2013 Nébuleuse Pecman, dans la constellation de Cassiopée


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Takahashi FS 60, Sbig ST 402
CCD: Sbig ST 8 XME, Roue à filtres Sbig HLRVB Baader
Mise au point: Robofocus avec Prism
Expositions:
H Alpha 55 X 10 min
Rouge 18 X 5 min
Vert 18 X 5 min
Bleu 21 X 5 min
Total des poses: 13h55
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

NGC 7635, août 2013 Nébuleuse de la Bulle, dans la constellation du Cassiopée

Galaxies

Galaxie M33 dans la constellation d’Andromède, octobre 2023

Télescope: Takahashi FSQ 106 ED 1, focale 530 mm
Monture: Losmandy G 11 Gemini 2
Auto guideur:
Diviseur optique ASI 220 MM / 4 microns 920 X 1080 pixels

CCD: ASI 2600 MM / pixels 3,6 microns / 6248x4176 pixel
Roue à filtres ZWO EFW:
ZWO New narrowband 36mm filter​​​​​​​ LRVB,HA,SII,OIII
Mise au point: Primaluce Esatto 4

Expositions: -20°C
Luminance 67 X 5 min
Rouge 60 X 5 min
Vert 88 X 5 min
Bleu 61 X 5 min
HA 124 X 10 min
OIII 144 X 10 min
Total des poses: 45 h20
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

Les galaxies NGC4631 / 4656 dans la constellation des chiens de chasse

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel
Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight
Expositions: -20°C
Luminance 101 X 10 min
Rouge 27X 10 min
Vert 23 X 10 min
Bleu 28 X 10 min
HA 25 X 10 min
Total des poses: 34 h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

La galaxie NGC 2903/ février à mars 2022 / dans la constellation du Lion

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
FWHM:min 2.12max 3.74
Expositions: -20°C
Luminance 113 X 10 min
Rouge 20 X 10 min
Vert 23 X 10 min
Bleu 24 X 10 min
HA 29 X 10 min
Total des poses: 34 h50
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

La galaxie IC 342. octobre à novembre 2021 / dans la constellation de la Girafe

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
FWHM:min 2.73max 3.95
Expositions: -20°C
Luminance 88 X 10 min
Rouge 44 X 10 min
Vert 38 X 10 min
Bleu 29 X 10 min
HA 6 X 10 min
SII 14 X 10 min
OIII 6 X 10 min
Total des poses: 37 h10
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

Les galaxies NGC 684-672 rt IC 1731 novembre 2020 / dans la constellation du TriangleTélescope: Tec 140 mm, focale 980 mm

Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
FWHM:min 2…25max 3.4
Expositions: -20°C
Luminance 24 X 10 min
Rouge 7 X 10 min
Vert 10 X 10 min
Bleu 8 X 10 min
Total des poses: 8 h10
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

Les galaxie PGC 37164, NGC 3917 et NGC 3953 mars et avril 2021 / dans la constellation de la Grande Ourse

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
FWHM:min 1…71max 2.8
Expositions: -20°C
Luminance 94 X 10 min
H-Alpha 5 X 10 min
Rouge 19 X 10 min
Vert 25 X 10 min
Bleu 21 X 10 min
Total des poses: 27 h30
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

La galaxie M 31 novembre 2020 / dans la constellation d’ Andromède

Télescope: Takahashi FSQ 106 mm, focale 530 mm
Monture: Losmandy G11
Auto guideur: Starlight, Xpress Lodestar X2

CCD: Canon 5 D Mark IV
Mise au point manuel: Focuseur Pegasus
Bleu 44 X 5 min
Total des poses: 3 h40
Acquisition: EOS Utility
Prétraitement: Pixinsight
Traitement: Pixinsight

La galaxie NGC 4826 mai 2020 / dans la constellation de la Chevelure de Bérénice

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
FWHM:min 2…31max 3.2
Expositions: -20°C
Luminance 42 X 10 min
Rouge 13 X 10 min
Vert 9 X 10 min
Bleu 14 X 10 min
Total des poses: 13 h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

La galaxie IC 2574 mars 2020 / dans la constellation de la Grande Ourse


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Focuseur Starligth Instruments avec Prism
FWHM:min 2.02 max 3.7
Expositions: -20°C
Luminance 34 X 10 min
Rouge 15 X 10 min
Vert 12 X 10 min
Bleu 19 X 10 min
Total des poses: 13 h20
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

La galaxie NGC 4725 mai 2019 / dans la constellation de la Chevelure de Bérénice


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM:min 2.13 max 3.11
Expositions: -20°C
Luminance 54 X 10 min
Rouge 12 X 10 min
Vert 10 X 10 min
Bleu 12 X 10 min
Total des poses: 15 h10
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

Les galaxies M 65 / M 66 / NGC 3628 / avril 2019 / dans la constellation du Lion.

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.22 max 3.14
Expositions: -20°C
Luminance 36 X 10 min
Rouge 11 X 10 min
Vert 10 X 10 min
Bleu 12 X 10 min
Total des poses: 11 h30
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

Les galaxies M 105 / NGC 3384 / NGC 3389 / mars 2019 / dans la constellation du Lion.

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8/ pix 7,4 / 2048 x 2048 pixel Roue à filtres Astrodon: 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 1.9 max 3.64
Expositions: -20°C
Luminance 45 X 10 min
Rouge 12 X 10 min
Vert 11 X 10 min
Bleu 12 X 10 min
Total des poses: 13 h20
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

M 101/ NGC 5055 / mai 2018 / Galaxie situé dans la constellation de la Grande Ourse


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.31 max 2.64
Expositions: -20°C
Luminance 44 X 10 min
Rouge 13 X 10 min
Vert 10 X 10 min
Bleu 11 X 10 min
Total des poses: 13 h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

M 51/ NGC 5194/ avril 2018 / Galaxie situé dans la constellation des Chiens de chasse


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.31 max 2.64
Expositions: -20°C
Luminance 15 X 10 min
Rouge 13 X 10 min
Vert 10 X 10 min
Bleu 11 X 10 min
Total des poses: 8 h10
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

M 63/ NGC 5055 avril 2018 / Galaxie situé dans la constellation des Chiens de chasse

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.31 max 2.64
Expositions: -20°C
Luminance 38 X 10 min
Rouge 10 X 10 min
Vert 6 X 10 min
Bleu 14 X 10 min
Total des poses: 11 h20
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

M 106/ NGC 4258 avril et mai 2017 / Galaxie situé dans la constellation des Chiens de chasse


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.31 max 2.64
Expositions: -20°C
Luminance 108 X 10 min
H Alpha 12 X 10 min
SII 12 X 10 min
OIII 12 X 10 min
Rouge 12 X 10 min
Vert 12 X 10 min
Bleu 12 X 10 min
Total des poses: 30 h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

M81 et M82/ mars 2017 / Galaxie situé dans la constellation de la Grande Ourse


Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.31 max 2.64
Expositions: -20°C
Luminance 60 X 10 min
H Alpha 20 X 10 min
SII 11 X 10 min
OIII 9 X 10 min
Rouge 6 X 10 min
Vert 12 X 10 min
Bleu 10 X 10 min
Total des poses: 21h20
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

NGC 598 ou M33/ septembre 2016 / Galaxie situé dans la constellation du Triangle

RH-V-BOIII

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Starlight, Costar Autoguideur 1304 X 1024 pixels
6,66 mm X 5,32 mm
sur diviseur de guidage
CCD: QSI 640 WSG 8, Roue à filtres Astrodon 5nm: LRVB,HA,SII,OIII
Mise au point: Robofocus avec Prism
FWHM: min 2.31 max 2.64
Expositions: -20°C
Luminance 108 X 10 min
H Alpha 50 X 10 min
OIII 40 X 10 min
Rouge 30 X 2 min
Vert 30 X 2 min
Bleu 30 X 2 min
Total des poses: 36 h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

NGC 4472/ avril 2016 / Galaxie situé dans la constellation de la Vierge

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Takahashi FS 60, Sbig ST 402
CCD: QSI 640 WSG 8, Roue à filtres LRVB,HA,SII,OIII Asrtodon 5nm
Mise au point: Robofocus avec Prism 9
Expositions: -25°C
Luminance 44 X 10 min
Rouge 4 X 10 min
Vert 5 X 10 min
Bleu 13 X 10 min
Total des poses: 11 h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

NGC 2403/ novembre 2015 / Galaxie situé dans la constellation de la Girafe

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Takahashi FS 60, Sbig ST 402
CCD: QSI 640 WSG 8, Roue à filtres LRVB,HA,SII,OIII Asrtodon 5nm
Mise au point: Robofocus avec Prism 9
Expositions: -25°C
Luminance 21 X 10 min
Rouge 11 X 10 min
Vert 10 X 10 min
Bleu 9 X 10 min
Total des poses: 6h50
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

NGC 4406 / avril 2015 / Amas de galaxie situé dans la constellation de la Vierge

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Takahashi FS 60, Sbig ST 402
CCD: QSI 640 WSG 8, Roue à filtres LRVB,HA,SII,OIII Asrtodon 5nm
Mise au point: Robofocus avec Prism 9
Expositions: -25°C
Luminance 11 X 20 min
Rouge 4 X 20 min
Vert 3 X 20 min
Bleu 6 X 20 min
Total des poses: 8h
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight


NGC 3992 - M109, avril 2015, Galaxie située dans la constellation de la Grande Ours

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Takahashi FS 60, Sbig ST 402
CCD: QSI 640 WSG 8, Roue à filtres LRVB,HA,SII,OIII Asrtodon 5nm
Mise au point: Robofocus avec Prism 9
Expositions: -25°C
Luminance 36 X 20 min
Rouge 5 X 20 min
Vert 5 X 20 min
Bleu 7 X 20 min
Total des poses: 11h40
Acquisition: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight

NGC 3031, du 2 au 12.12.13, Galaxie située dans la constellation de la Grande Ours

![](2025-08-10-08-39-50.png)

Télescope: Tec 140 mm, focale 980 mm
Monture: Losmandy Titan
Auto guideur: Takahashi FS 60, Sbig ST 402
CCD: Sbig ST 8 XME, Roue à filtres Sbig HLRVB Baader
Mise au point: Robofocus avec Prism
Expositions: -25°C
Luminance 72 X 10 min
H Alpha 6 X 10 min
Rouge 6 X 10 min
Vert 9 X 5 min
Bleu 19 X 5 min
Total des poses: 18h40
Acquisiton: Prism
Prétraitement: Pixinsight
Traitement: Pixinsight
Finition: Photoshop

NGC 3556, de février à mars 2013, Galaxie située dans la constellation de la Grande Ours

Télescope Tec 140 mm, focale 980 mm
Monture Losmandy Titan
Auto guideur Takahashi FS 60 Sbig ST 402
CCD Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader
Mise au point Robofocus avec Prism
Expositions:
Luminance 4h 35
Rouge 1h 50
Vert 1h 40
Bleu 2h 15
Total des poses 11h 20
Acquisition Prism
Prétraitement Pixinsight
Traitement Pixinsight

M 51,le 26.4 au 28.05.2012, Galaxie située dans la constellation des Chiens de Chasse

Télescope Tec 140 mm, focale 980 mm
Monture Losmandy Titan
Guideur Takahashi FS 60 Sbig ST 402
Caméra Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader
Mise au point Robofocus et FocusMax
Expositions:
Luminance 54 X 5 min
H Alpha 32 X 5 min
Rouge 24 X 5 min
Vert 19 X 5 min
Bleu 24 X 5 min
Total des poses 12h 45
Acquisition CCDSOFT
Prétraitement CCDSOFT
Traitement Photoshop

M 106 Galaxie située dans la constellation des Chiens de chasse

Télescope Tec 140 mm, focale 980 mm
Monture Losmandy Titan
Guideur Takahashi FS 60 Sbig ST 402
Caméra Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader
Mise au point Robofocus et FocusMax
Expositions:
Luminance 58 X 5 min
Rouge 20 X 5 min
Vert 20 X 5 min
Bleu 22 X 5 min
Total des poses 10 h
Acquisition CCDSOFT
Préraitement CCDSOFT
traitement Photoshop

NGC 253, le 23-26-28-30.09 et 01.10.2011, Galaxie du Sculpteur dans la constellation du Sculpteur.

Télescope Takahashi TSA 102 mm, focale 816mm
Monture Losmandy Titan
Guideur Takahashi FS 60 Sbig ST 402
Caméra Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader
Mise au point Robofocus et FocusMax
Expositions:
Luminance 50 X 10 min
Rouge 13 X 10 min
Vert 11 X 10 min
Bleu 11 X 10 min
Total des poses 14h 10
Acquisition CCDSOFT
Préraitement CCDSOFT
traitement Photoshop

M 86-84 NGC 4438 le 15.03.10 dans la constellation de la Vierge

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Mise au point avec Robofocus et FocusMax
Expositions :
Luminance 14 X 20 min Rouge 6 X 20 min Vert 6 X 20 min Bleu 6 X 20 minTotal des poses 10h40 Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

M 65-66-NGC 3628 dans la constellation du Lion

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Mise au point avec Robofocus et FocusMax
Expositions :
Luminance 26 X 20 min Rouge 6 X 20 min Vert 5 X 20 min Bleu 5 X 20 min Total des poses 14h Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

M 74, le 19.11.09

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Mise au point avec Robofocus et FocusMax
Expositions :
Luminance 24 X 10 min Rouge 6 X 10 min Vert 6 X 10 min Bleu 6 X 10 min Total des poses 7h Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

M 33, le 25.09.09

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Mise au point avec Robofocus et FocusMax
Expositions : H Alpha 4 X 10 min
Luminance 18 X 10 min Rouge 3 X 10 min Vert 3 X 10 min Bleu 5 X 10 min Total des poses 5h30 Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

M 101, le 18 avril 2009

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Etoile de pointage GSC 3852:1465 Etoile guide SAO 28976 Mise au point avec Robofocus
Expositions :
Luminance 15 X 10 min Rouge 3 X 20 min Vert 3 X 20 min Bleu 3 X 20 min Total des poses 5h30 Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

M 51, le 21 mars 2009

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Etoile de pointage GSC 3460:247 Etoile guide GSC 3463:582 Mise au point avec Robofocus
Expositions :
H Alpha 8 X 30 min Luminance 8 X 10 min Rouge 3 X 20 min Vert 3 X 20 min Bleu 3 X 20 min Total des poses 6h20 Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

M 106 et NGC 4217 le 17,18,19 mars 2009

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan
Guideur : Takahashi FS 60 Sbig ST 402
Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader Etoile de pointage GSC 3455:896 Etoile guide GSC 3455:271 Mise au point avec Robofocus
Expositions :
Luminance 48 X 5 min Rouge 8 X 20 min Vert 12 X 20 min Bleu 16 X 20 min Total des poses 10h Acquisition avec CCDSOFT Prétraitement sur CCDSOFT Traitement avec Photoshop

Turbulence: 7 sur une échelle de 1 à 10
Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : LX 200/254mm
Guideur : DSI Meade
Caméra : Sbig ST-402 avec roue filtre SBIG CFW ,filtres RGB
Expositions :
62 X 60 sec. luminance
11 X 60 sec. Rouge
11 X 60 sec. vert
11 X 60 sec. Bleu Images composées: luminance et RVB Total des poses 1h33 Acquisition avec Prism, Traitement sur Photoshop Soustraction du gradient avec PixInsight Mise au point avec Robo Focus

Amas, Comètes

Amas globulaire M 13/ mais 2022 dans la constellation d’ Hercule

Comète-Neowisse-19.7.2020

Comète-Lovejoy-C-2014-Q2 25.4.2020

Double Amas de Persée, le 23.9.2013

Comète Lulin, le 01.03.09

Télescope : Takahashi TSA 102 mm, focale : 816 mm
Monture : Losmandy Titan

Caméra : Sbig ST-8 XME, roue SBIG HLRVB, Filtres Baader
Mise au point avec Robofocus
Expositions :
12 X 1 min Luminance
Total des poses 12 minutes
Acquisition avec CCDSOFT
Prétraitement sur CCDSOFT avec Blooming
Traitemnent avec Photoshop, courbes et niveaux

Comète P 17 Holmes le 04.11.07


Homes P 17
Date de la photo : 04.11.2007 Turbulence: 4 sur une échelle de 1 à 10
Télescope : Megrez 80 mm, focale : 500 mm
Monture : LX 200/254mm
Caméra : Sbig ST-402 avec roue filtre SBIG CFW ,filtres RGB
Expositions :
8 X 60 sec. luminance
6 X 60 sec. Rouge
6 X 60 sec. vert
6 X 60 sec. Bleu Images composées: luminance et RVB Total des poses 26 min Acquisition avec Prism, Traitement sur Photoshop

Homes P 17

Date de la photo : 04.11.2007 Turbulence: 4 sur une échelle de 1 à 10
Télescope : Megrez 80 mm, focale : 500 mm
Monture : LX 200/254mm
Caméra : Sbig ST-402 Luminance
Expositions :
8 X 60 sec. luminance Images composées: luminance Total des poses 8 min Acquisition avec Prism, Traitement sur Photoshop

Ama

M 13, ma première image du ciel profond en mai 2006

Addition de 4 images de 4 secondes de pose acquises avec un meade LX 90 203 mm au moyen de la ccd DSI de Meade.

Découvert par Edmond Halley en 1714.

M13, encore appelé le “Grand Amas Globulaire d’Hercule”, est l’un des amas les plus remarquables et les plus connus de l’hémisphère céleste Nord. Edmond Halley, qui le découvrit en 1714, nota “qu’il était visible à l’oeil nu quand le ciel est clair et la Lune absente”. Selon Charles Messier, qui l’a lui-même catalogué le 1er Juin 1764, il est également répertorié dans le Celestial Atlas anglais de John Bevis.

A la distance de 25 100 années-lumière, son diamètre angulaire est de 23’, ce qui correspond à 165 années-lumière. Il contient quelque 100 000 étoiles ; Timothy Ferris, dans son ouvrage Galaxies, avance même “plus de un million”. Dans la région centrale, la densité est environ 500 fois supérieure à celle de l’environnement stellaire du Soleil. L’âge de M13 a été évalué par Sandage à 24 milliards d’années et par Arp à 17 milliards en 1960 ; plus tard, en 1962, Arp a ramené ce chiffre à 14 milliards (relevé dans Kenneth Glyn Jones).## Soleil, Lune

Soleil du 25.6.2022

Télescope: Takahashi FSQ 106 D , focale 530 mm
Monture: Skywatcher EQ 8
CCD: ZWO ASI 174MM 1936 X1216 pix
5,86 micron pix USB3
Daystar Quark Gemini H-alpha Filter
Filtre Baader D-ERF 110mm

Lune

LUNE


Photo prise le 10.10.06 à 23h30, avec une lunette Megrez 80,réducteur 6,3.
Images prise avec une webcam toucampro.
Traitement avi avec Prism sur 3296 images seul 327 on été retenues pour une mosaïque de 4 images.
La mosaïque a été faite avec le logiciel Imerge.


Photo prise le 12.11.05 à 00 h08 avec prisme .
Traitement avec prisme sur 903 images 57 on été retenues . Finition avec iris .
GLAVIUS 238 km de diamètre.
RUTHERFURD 46,6 km de diamètre.


Même photo que dessus mais prise avec une barlow 2x.## Planètes

MARS
Mars est surnomée " la planète rouge " car sa surface rocheuse présente une couleur brun-rouge .
Elle est beaucoup plus froide que la Terre et environ deux fois plus petite.
Diamètre : 6 794 Km
Une journée : 24 heures et 37 minutes terrestres.
Distance au Soleil : 228 000 000 Km .
Rotation autour de soleil : 687 jours .
Mars le 27.11.05 à 00h36 , AVI 23 sur 1201 retenus .


Mars le 20.10.05 à 00h30, AVI 75 sur 907 retenus.


Mars le 20.11.05 à 00h30 ,AVI 33 sur 1727 retenus, turbulence forte.

SATURNE
Sixième planète de notre système solaire.
Les anneaux de Saturne sont des rubans de glace et de roche.
Ils sont brillants et très beaux.
Saturne est la deuxième planète par la taille et possède plus de lunes que toutes les autres planètes.
Diamètre : 120 536 km
Une journée : 10 heures 39 minutes terrestres.
Distance au Soleil : 1 427 000 000 km
Rotation autour du Soleil : 29 ans 167 jours
Quelle fierté, ma première photo de Saturne,(même si elle n’est pas nette).

JUPITER
Cinquième planète de notre système solaire.
Jupiter est la reine des planètes, en tout cas la plus proche et la plus grande des planètes géantes.
Elle est superbement colorée avec des rayures et des spirales causées par des tempêtes.
Diamètre : 142 880 km
Une journée : 10 heures terrestres
Distance au Soleil : 778 300 000 km
Rotation autour du Soleil : 11 ans et 315 jours

URANUS
Septième planète de notre système solaire de couleur bleu-vert, constituée de gaz et d’ eau, et dont le centre contient des roches fondues. Contrairement aux autres planètes, Uranus est penchée dans l’ autre sens. Diamètre: 50 800 km Une journée: 17 heures et 18 minutes terrestres. Distance au Soleil : 2 869 000 000 km Rotation autour du soleil :84 ans et 6 jours
Uranus a l’air petite mais elle est très lointaine.

Coupole+matériels

Plan du dôme

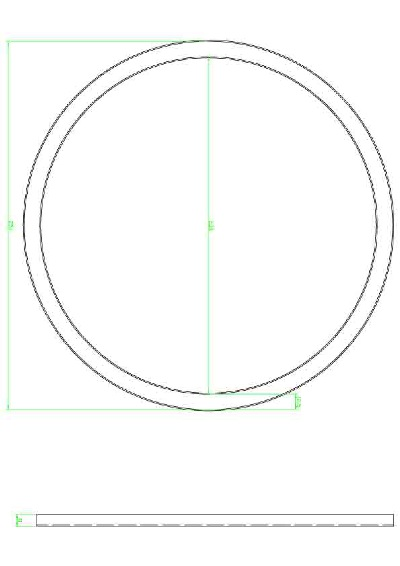

Plan de la basse du dôme









Rechercher…

Coupole+matériels
Le 8 avril 2011,commencement de la construction du nouveau dôme et terminé le 30 juin 2011
Plan du dôme

Plan de la basse du dôme

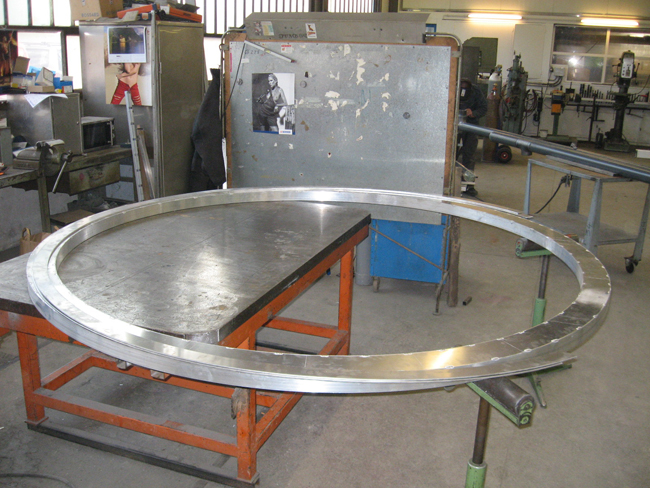

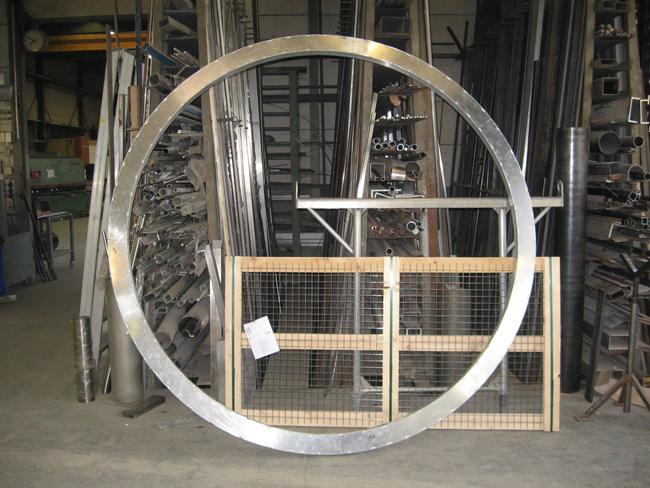

Première construction de la base du dôme, diamètre intérieur 230 cm, extérieur 251cm

beau travail

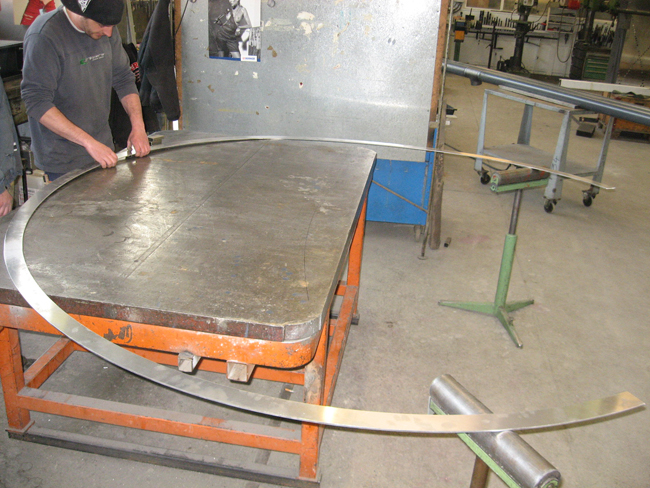

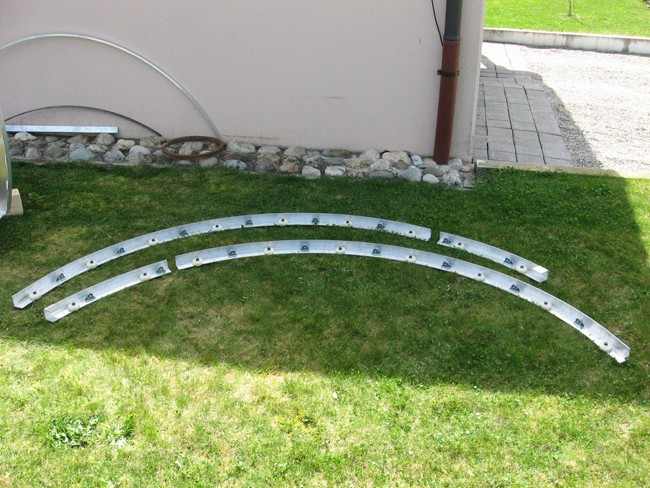

Chemin pour le roulement du dôme et le guidage.

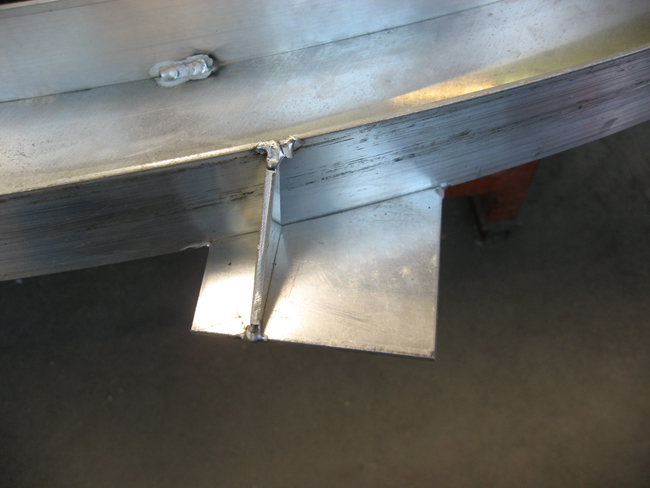

Patin de support pour les arches avec renfort.

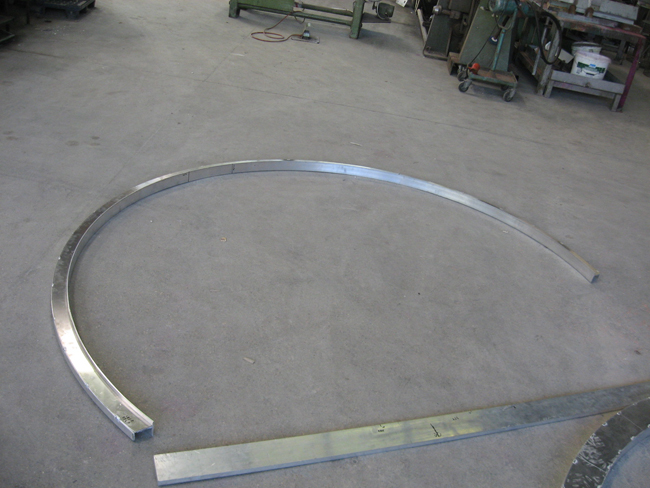

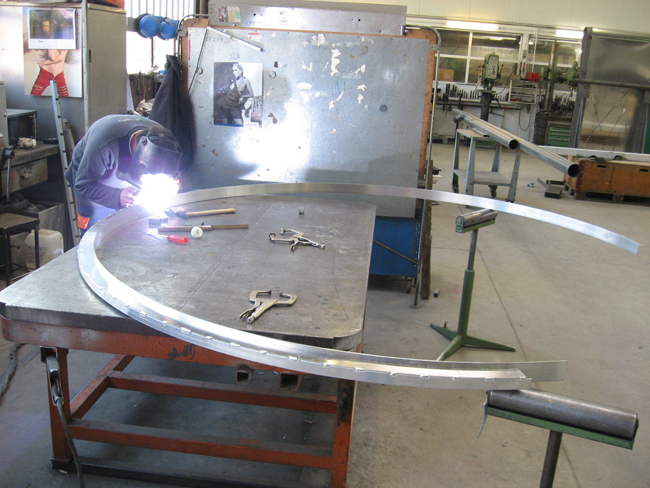

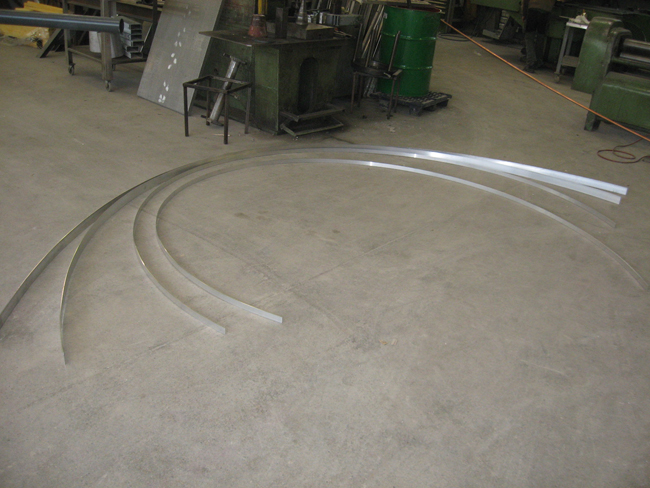

Pliage des barres pour la construction des deux arches

3 arches coupés au laser et soudés ensemble.

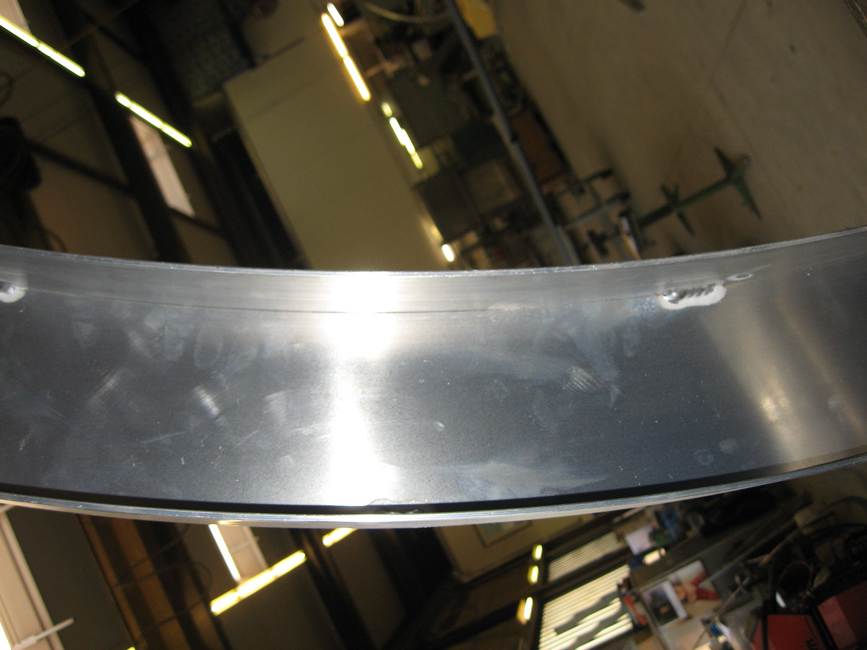

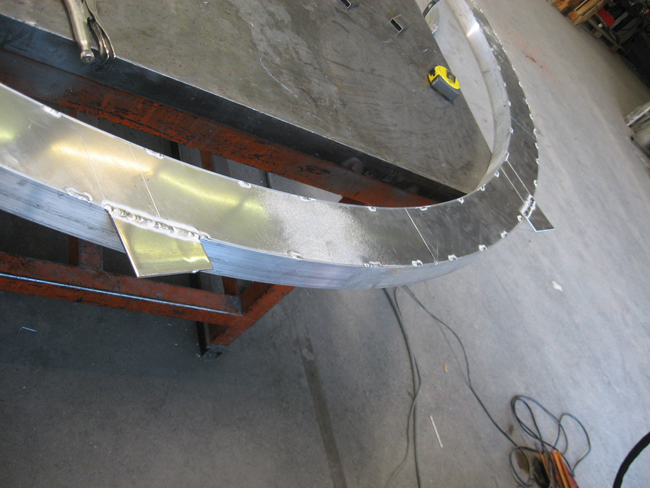

Soudure des fers courbés sur l’arche

Mesure pour la découpe de l’arche qui doit correspondre aux supports de la base.

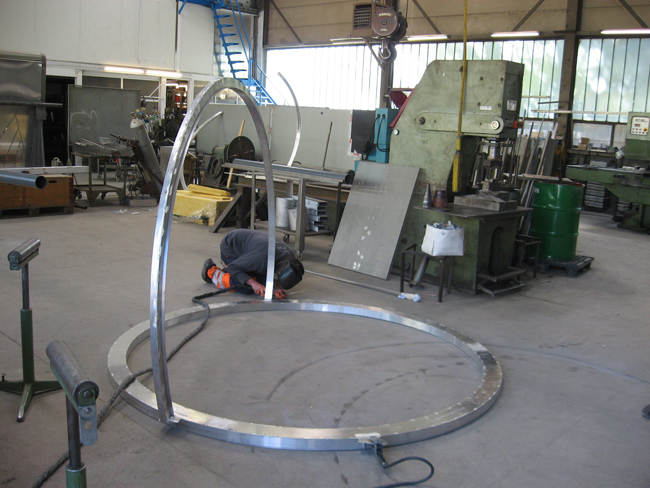

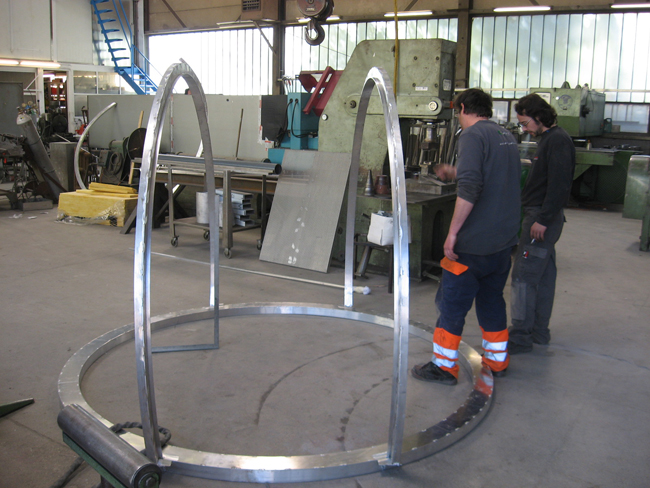

Emotion, soudure de la première arche sur les bases de renforts

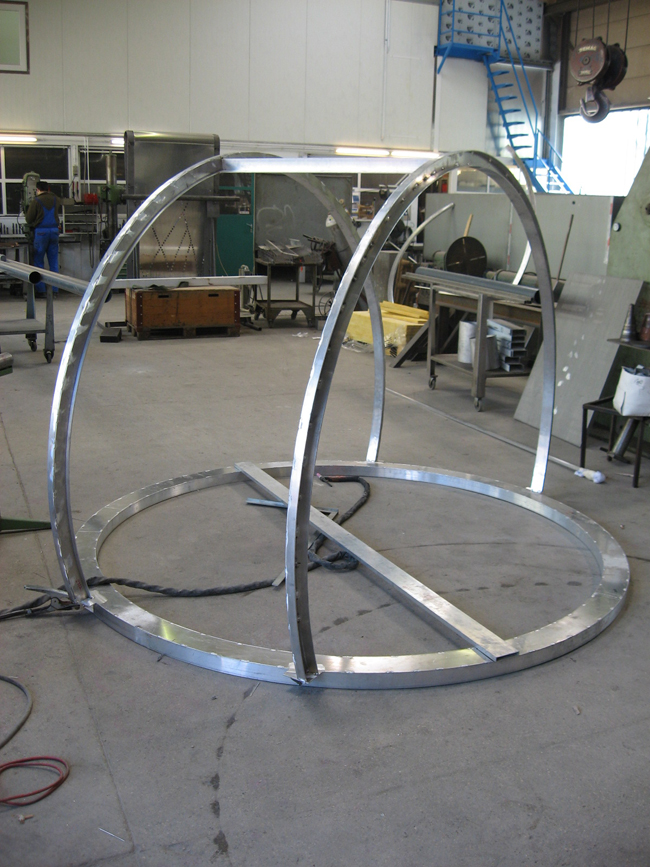

Deuxième émotion, s’assurer que les deux arches ont la même hauteur, Oufff… c’est bon

Soudure du support moteur et de la butée du cimier

Une autre vue du support moteur

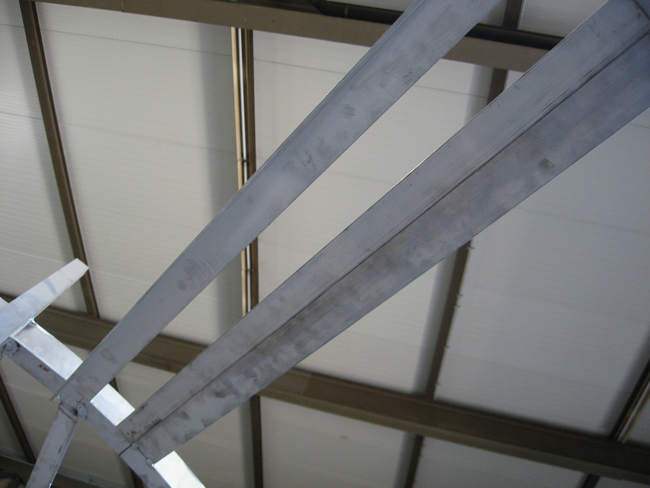

Commencement du soudage des arches latérales

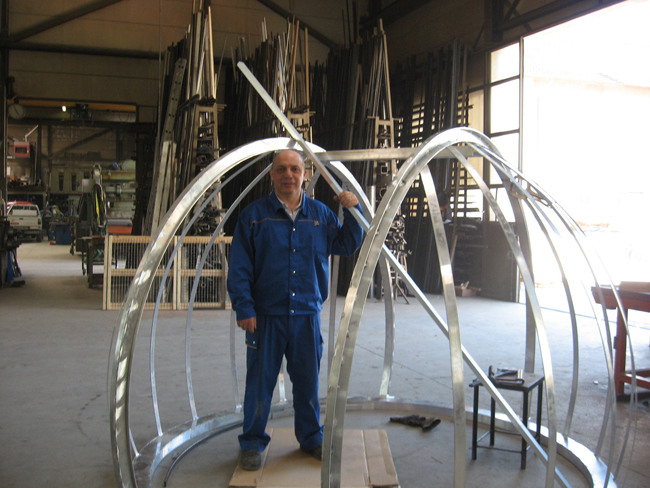

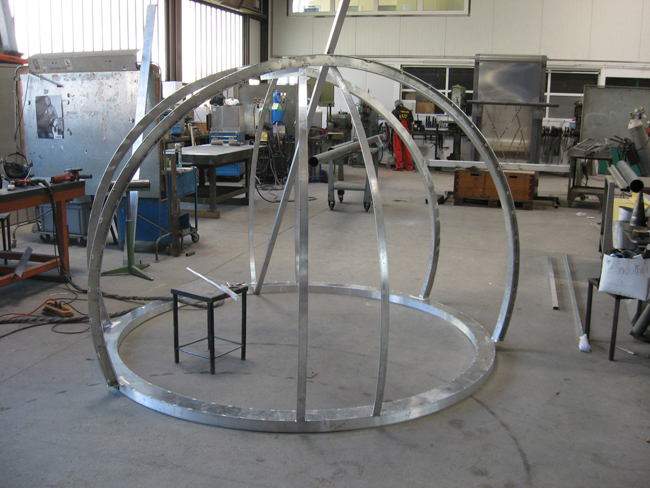

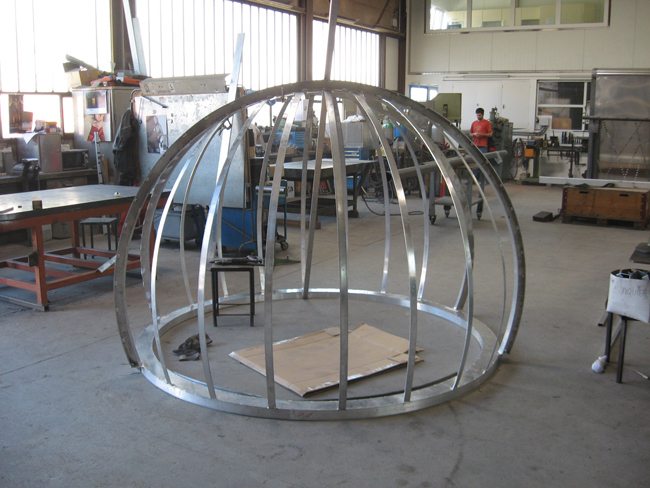

Toutes les arches latérales onts été soudées

Un " oizzeau" bleu dans sa cage avant le transport.

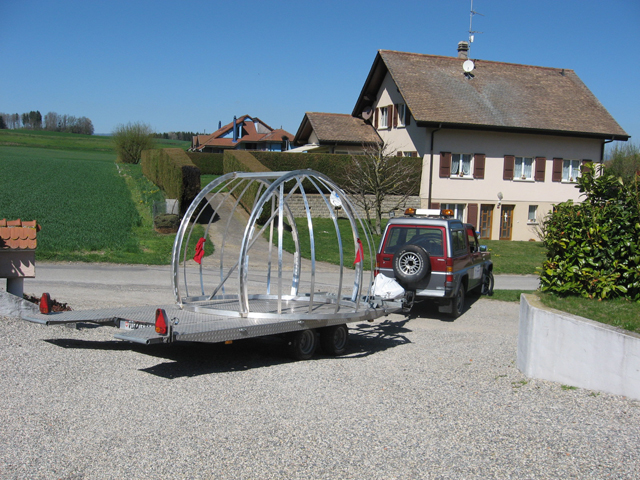

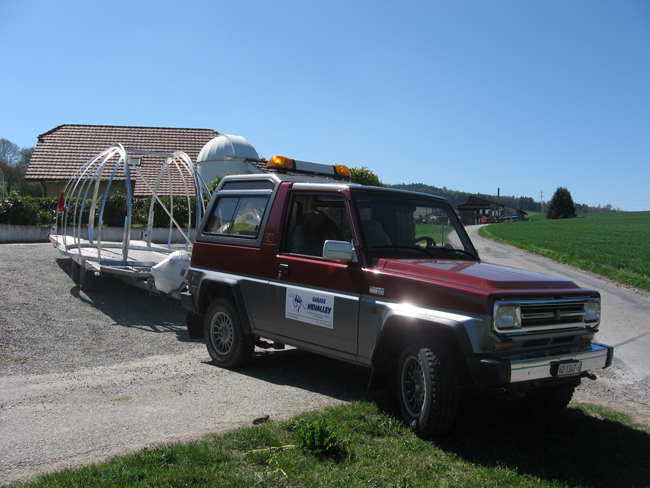

Le transport s’est fait sans problème, grâce au prêt du véhicule et de la remorque par le garage Chevalley à Thierrens, encore merci.

En arrière plan l’ancien dôme sur sa base qui sera remplacé

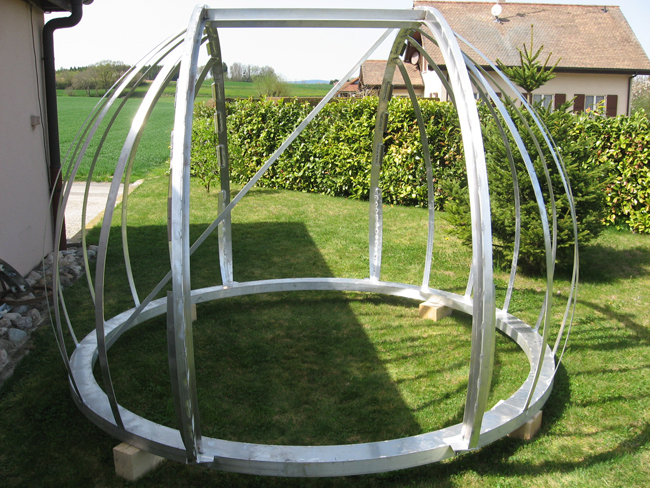

Enfin l’armature du dôme se trouve dans mon gazon, je vais pouvoir commencer à l’habiller

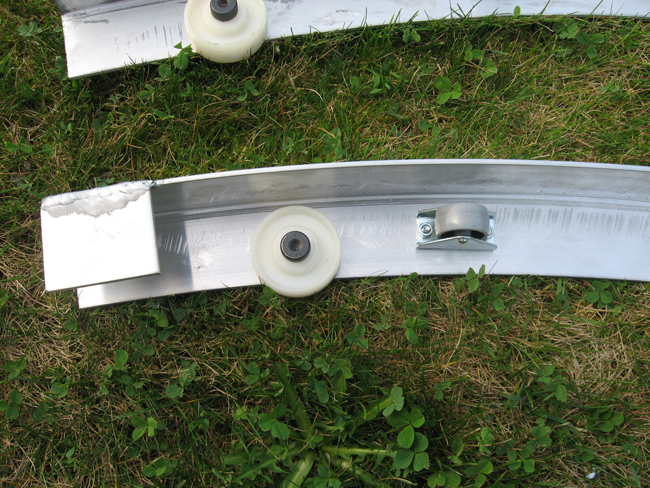

Mais avant je dois fixer sur les arches les roues pour l’ouverture du cimier qui vont dans le chemin de roulement, ainsi que les roulettes de guidage latéral.

Le cimier peut s’ouvrir en deux phases, la première, avec le cimier principal si je prends un objet bas sur l’horizon et qui ne montera pas plus de 60 degrés.

Deuxième phase, ouverture du cimier seul si je prends un objet qui passera au zénith, mais possibilité d’ouvrir le cimier du bas par l’avant si l’objet commence bas sur l’horizon.

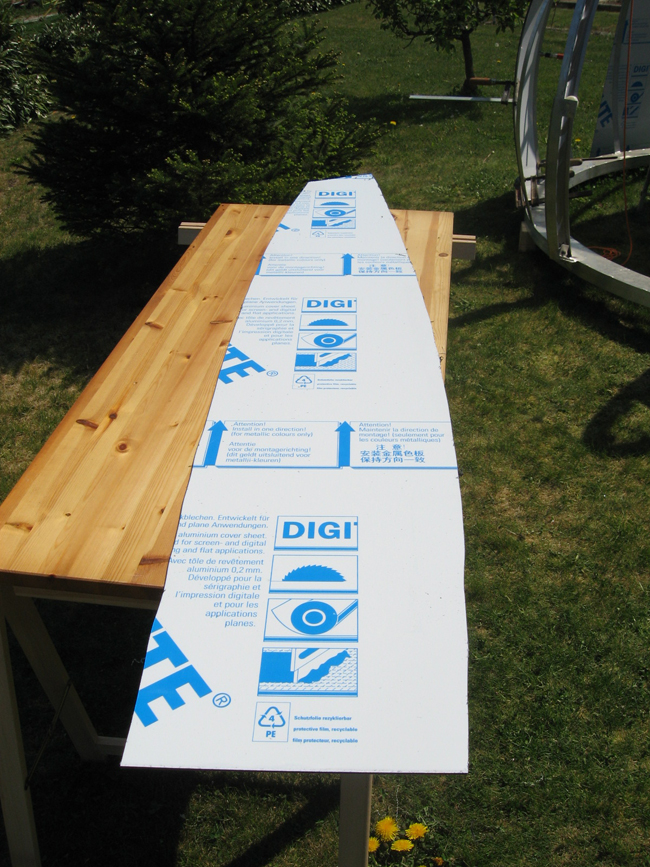

Le dibon est le Matériau utilisé pour la couverture de mon dôme, c’est un mélange de 1 millimètre d’aluminium, 2,5 millimètres mousse compressée et 1 millimètre d’aluminium. Le tout est résistant aux chocs, isolant et très lèger

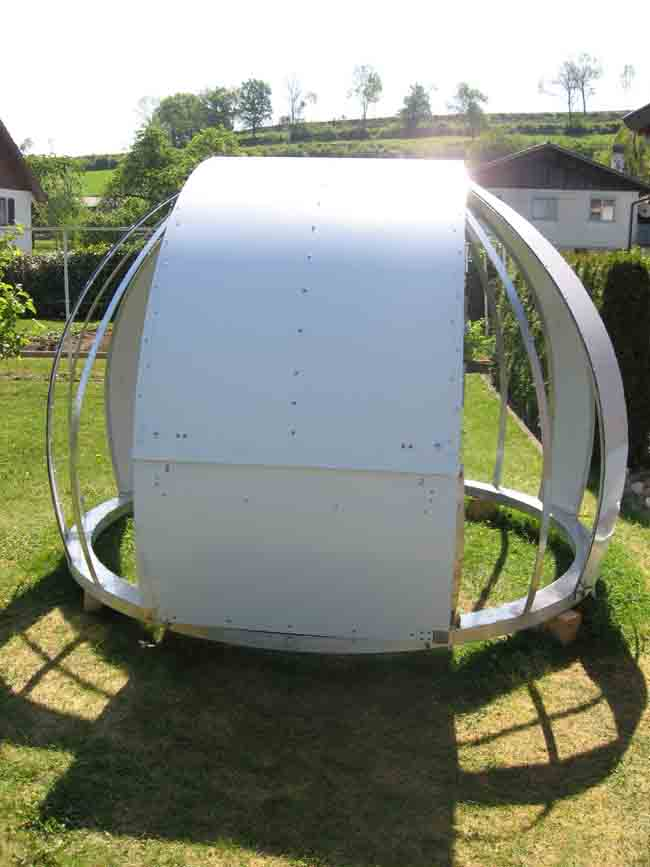

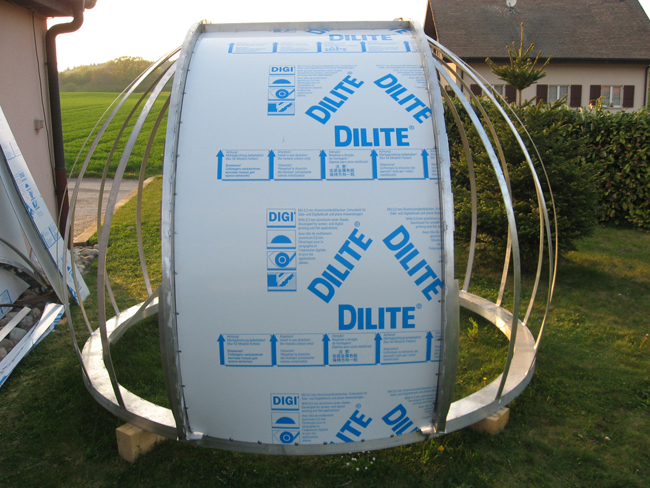

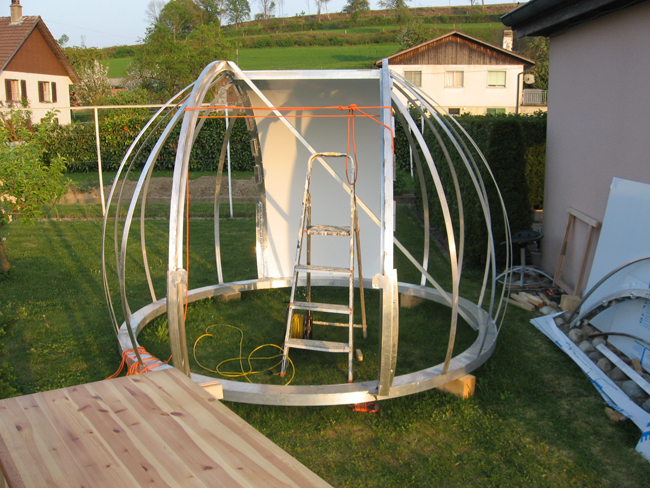

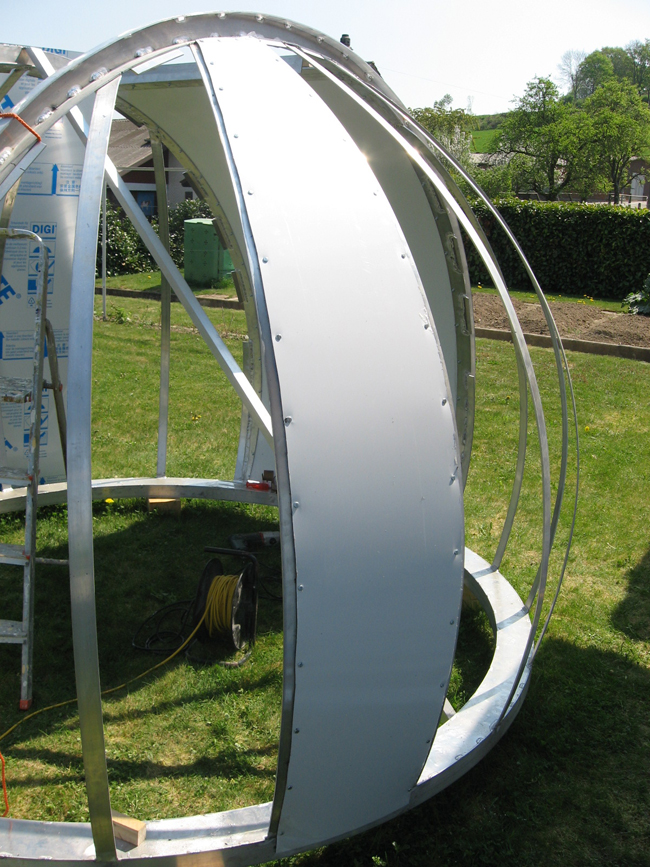

Fixation du panneau arrière, celui là est facile.

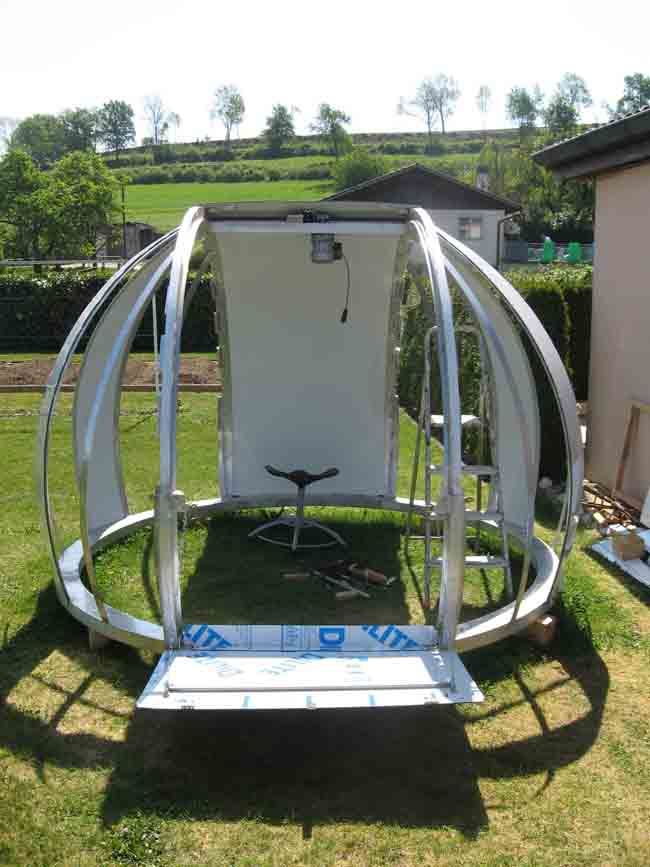

Vue de devant.

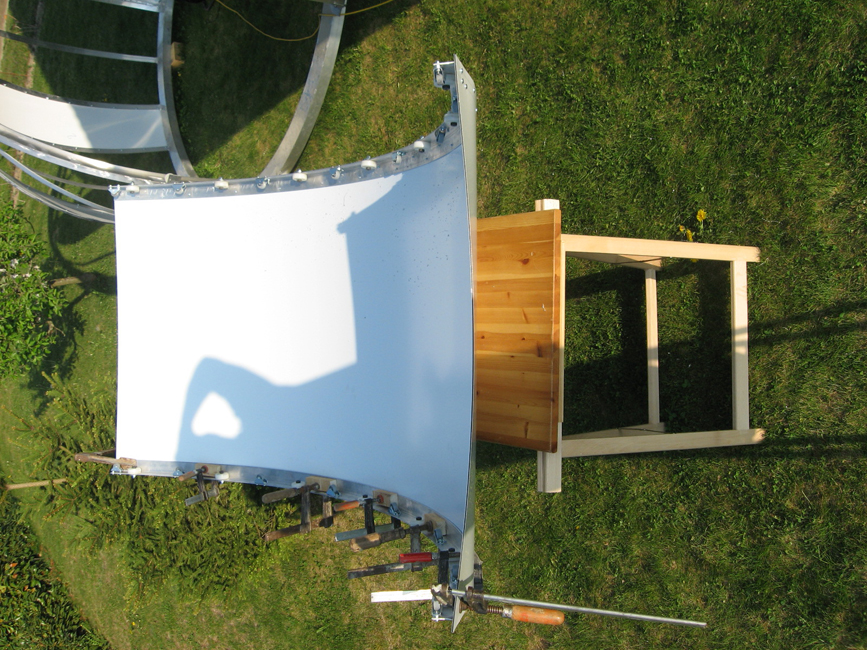

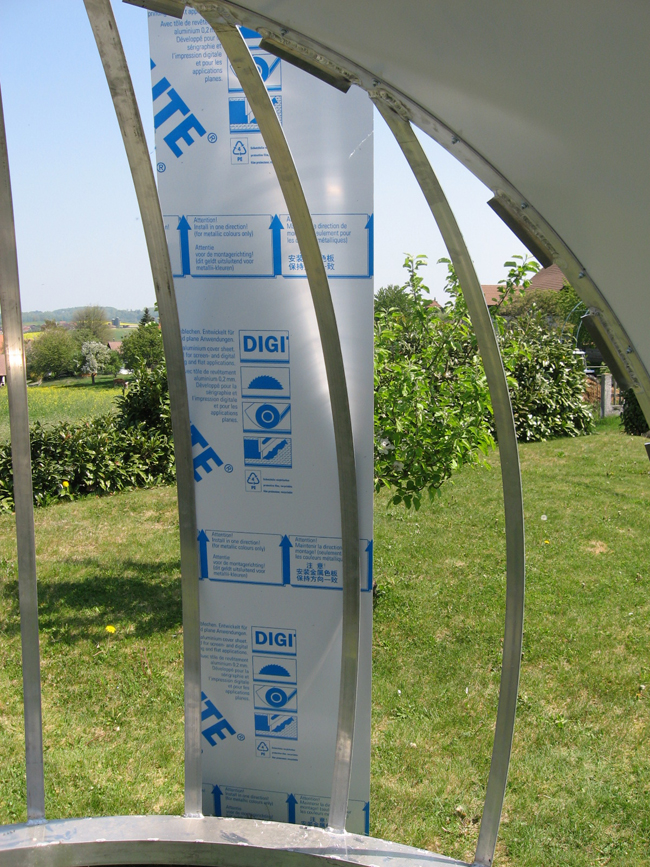

Cela se complique! Positionnement du panneau latéral pour le marquage.

Découper le panneau.

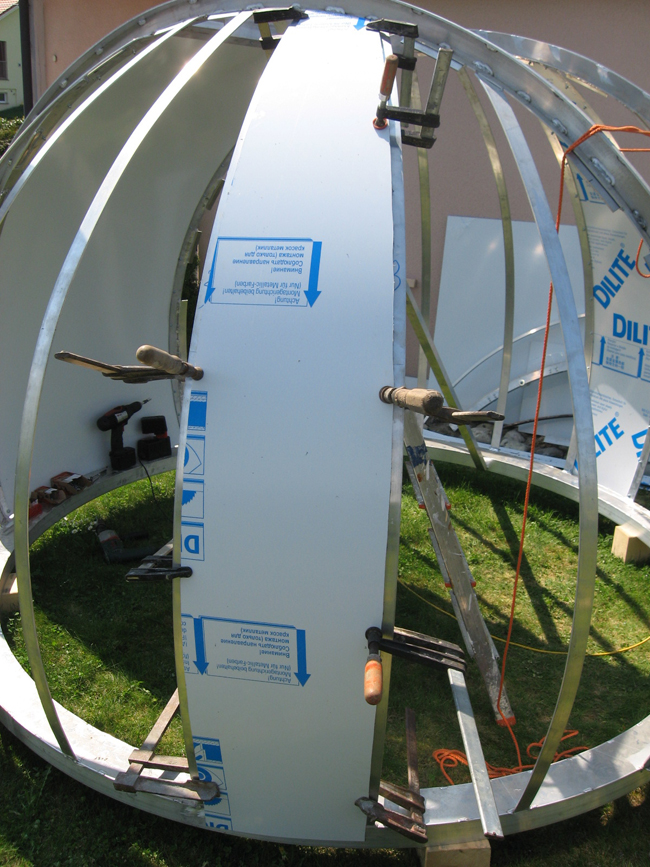

Fixation du panneau avec des serre-joints.

Percer et visser le panneau.

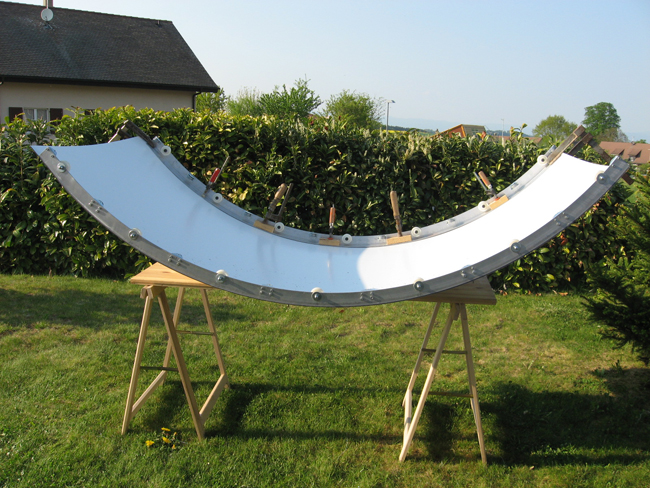

Fixation du panneau sur les arches à roulettes pour le coulissement du cimier

Vue de face avant la fixation du support gauche.

Les cimiers sont installés, je dis les, car il y en a deux, et peuvent s’ouvrir en trois positions.

Position une, tout ouvert

Position deux, cimier du haut ouvert

Position trois, les deux cimiers ouverts mais le zénith et bouché, cette position est faite pour les objets restants bas sur l’horizon.

Vue de l’intérieur, pleine ouverture.

Vue de l’intérieur, petit cimier fermé

Système de fixation pour l’ouverture du petit cimier

Fixation du petit cimier pour l’ouverture vers l’avant.

Fixation des deux cimiers pour la pleine ouverture ou pour la fermeture.

Poulie pour guider le rail denté et retenir la pression du moteur.

Pignon denté pour l’ouverture du cimier.

Rail pris en sandwich entre la poulie et le pignon.

Fins de courses pour l’ouverture et la fermeture du cimier.

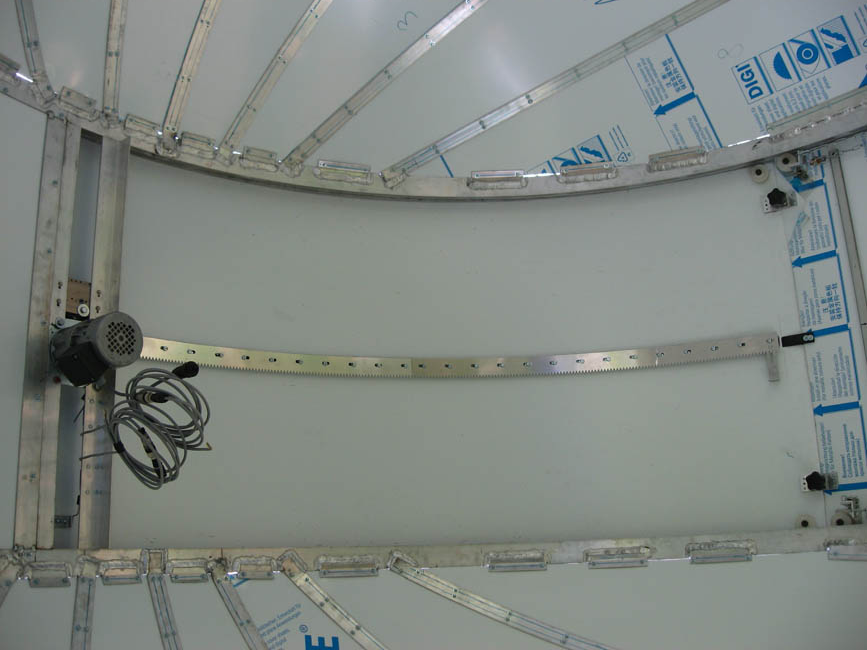

Vue du rail pour l’ouverture du cimier et son moteur qui a été reconverti, (il faisait tourner mon ancien dôme). Vous pouvez le voir sur des images plus bas dans son ancienne fonction.

Fixation des plaques dentées pour la rotation du dôme.

La couverture du dôme est finie, il reste encore toutes les finitions à faire.

Un petit pincement, voilà l’ancien dôme qui s’en va.

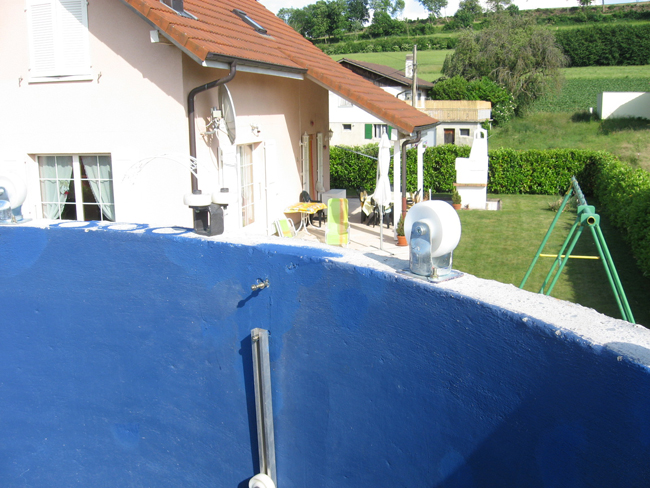

Observatoire sans dôme pour pouvoir changer la base.

Base changée avec ses nouvelles roues de supports et roues de guidages.

Le nouveau dôme avant la mise en place.

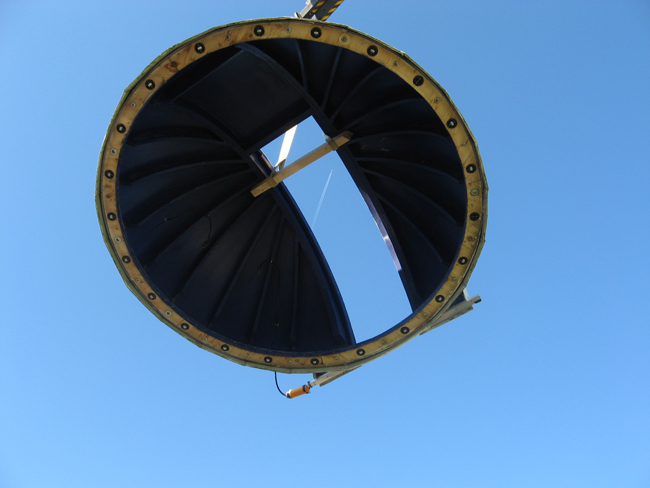

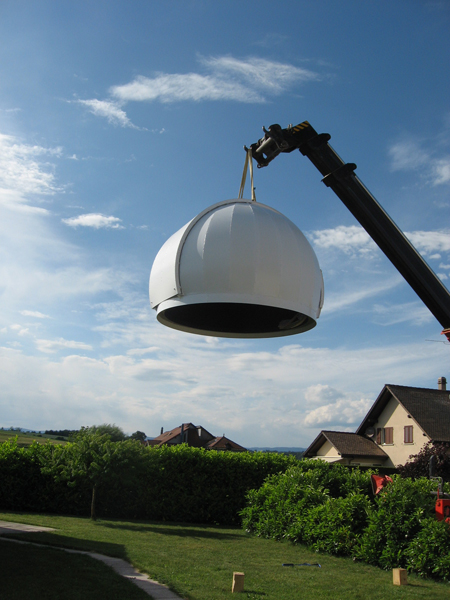

Un petit vol avant d’être fixé à vie.

Dernier réglage avant la pose finale.

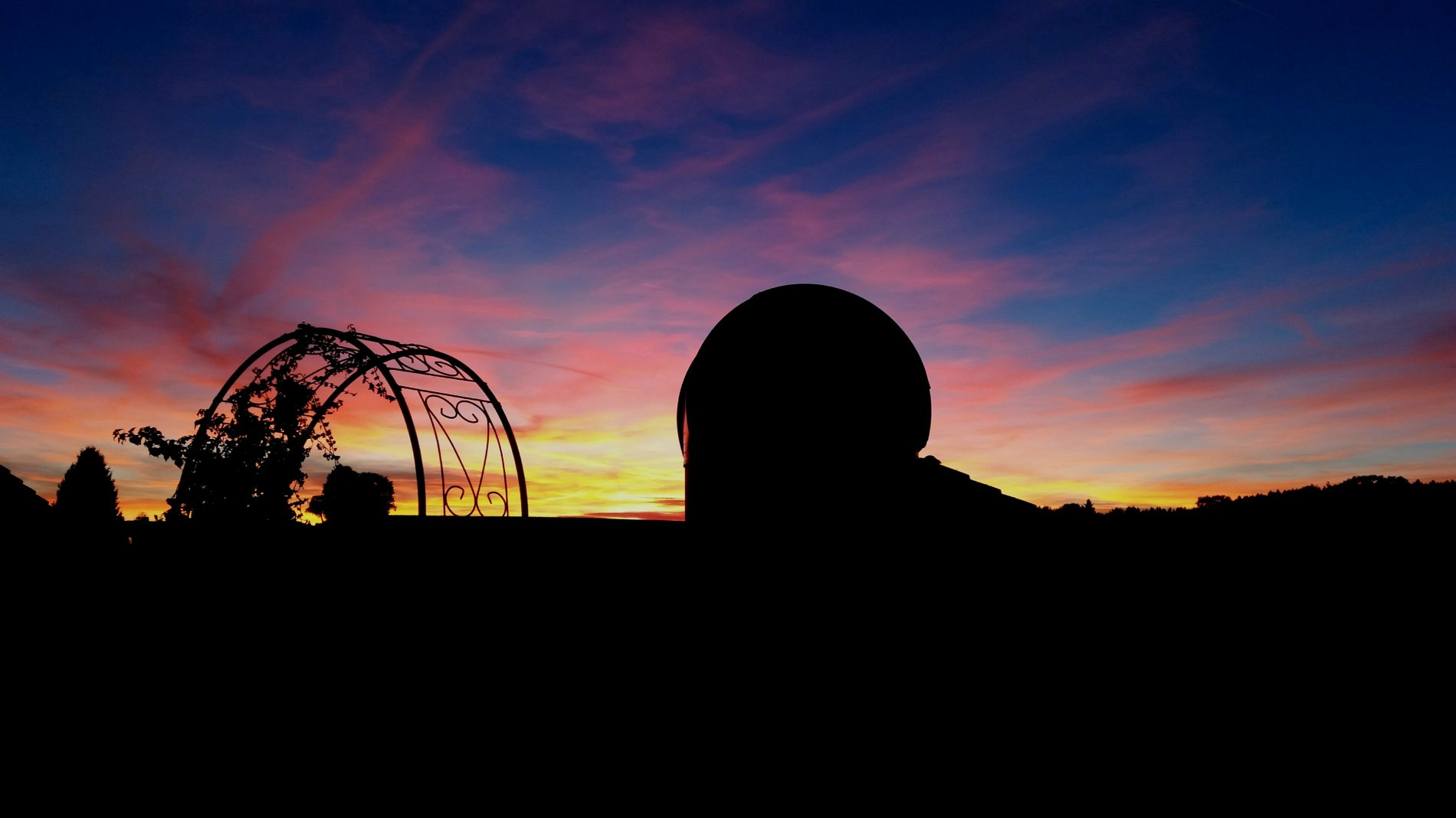

Et voilà la bête à sa place avec un petit clin d’oeil du ciel pour marquer le coup.

Pour le reste la motorisation est la même qu’avant.Roue dentée pour entraîner la nouvelle crémaillère fixée tout autour de la nouvelle coupole

Vue de l’encodeur.

Encodeur pour donner la position du dôme qui est également relié au détecteur

Détecteur pour la position du dôme et la mise en station du point zéro

Roues de guidage qui se trouvent sous le support du dôme

Roue de roulement pour le dôme.

Cimier ouvert.

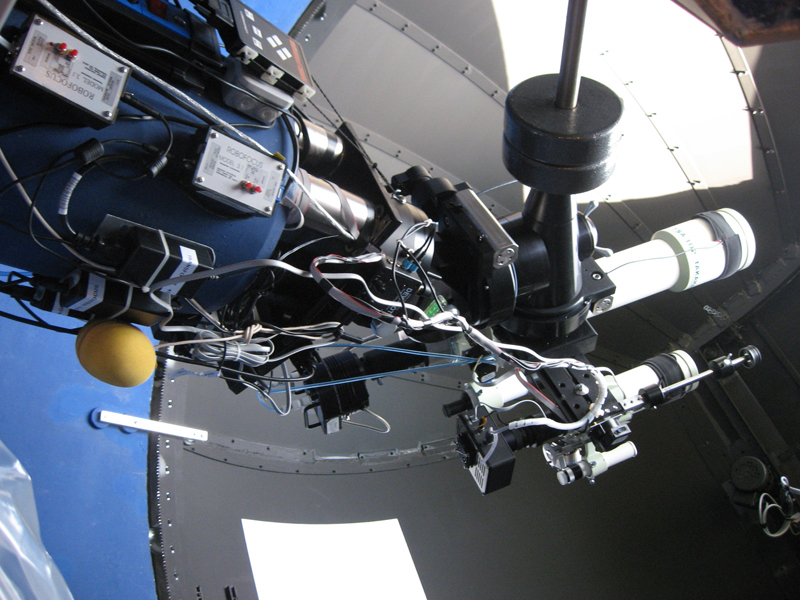

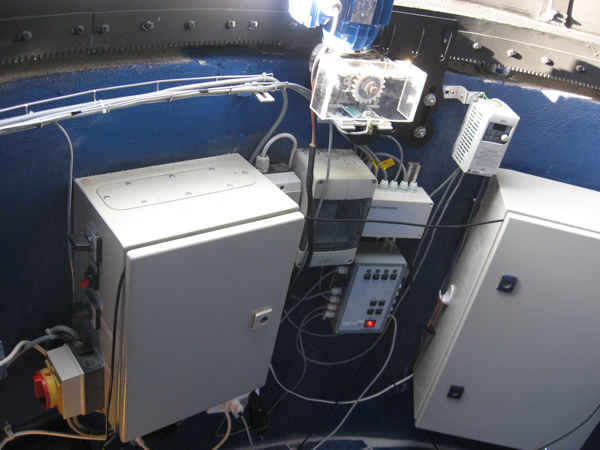

Vue du matos

Ancien moteur pour la rotation du dôme recyclé pour l’ouverture du dôme en mode automatique par le PC

Vue extérieure cimier ouvert.

Le 19 sepembre 2010

Changement de motorisation de mon dôme par un système automatique contrôlé par PC via un port USB avec une automatisation directe de ma monture. J’ai acheté le matériel chez scopedome.comRoue dentée pour entraîner la nouvelle crémaillère fixée tout autour de la coupole
Inverseur de direction pour le moteur à crémaillère avec indicateur de puissance
Scopedome USB carte pour contôle du dôme via le PC
Télécommande manuelle pour affiner la position ou faire des réglages
Détecteur pour la position du dôme et la mise en station du point zéro

Mon plus gros souci et que l’ encodeur ne se fasse pas arracher par les dents, car mon dôme ne tourne pas parfaitement rond. J’ai profité de changer les roulements à billes par des roues en plastic, car après 5 ans elles étaient usées et bruyantes

Même principe d’installation que le roulement à billes

PLANS DE LA COUPOLE

Si je construis une coupole avec des escaliers c’est pour être au-dessus du toit de la cabane de jardin,avec un champ de vision de 360 degrés. L’ouverture des portes se fait par rails coulissants. Le dôme est maintenu par 4 roulettes et guidé par 4 autres roulettes.Ne pas oublier lors des fondations faire un pare-gel tout autour pour éviter que l’eau s’infiltre,(pour faire un pare-gel creuser 20 cm plus profond que la base de la fondation tout autour sur 30 cm de large ).préparation du tube du support pour télescope et du ferrage de la base avant la coulée du béton vibré.Assemblage des deux cercles en béton de 250 cm de diamètre extérieur et 120 cm de haut chacun,(poids 2500 kg pièce,montée avec un gros Manitou). L’avantage de ce système, c’est que l’observatoire est rond, lisse et vite monté.Escalier pour le deuxième niveau de l’observatoire.Les escaliers sont raides pour avoir le maximum de surface lors des observations.Plaques en inox pour le roulement des billes lors du déplacement de la coupole.Récupération d’inox et découpe au plasma à l’aide d’un patron.Pilier central qui supportera le télescope.La coupole repose sur le socle en béton par 22 billes porteuses,une sur chaque arc-boutant ainsi que 2 entre les ouvertures. Les portes sont guidées par deux rails et maintenues par 8 roulettes fixées dans les rails (4 par porte,deux en haut et deux en bas). Préparation d’un gabarit pour la découpe brute des arceaux à la scie sauteuse. Le guide de la défonceuse à 5 mm de large,j’ai dû faire un deuxième gabarit pour le guidage. Bien entendu le gabarit se fait en fonction du diamètre de la coupole.Assemblage de deux épaisseurs des arceaux pour pouvoir faire un cerceau. Sur le cerceau vous apercevez des points, ces points sont des billes porteuses,une par arceau de support de la voûte.Achat dans un magazine professionnel.

Vue de près un peu floue, mais ne peux refaire la photo, car le système est déjà installé.Vue de profil, toujours aussi nette…(lol)Vue de profil. Bille porteuse reposant sur la plaque en inox fixée sur le mur.Support en fer,(déchet de fer récupéré et découpé selon mes besoins)avec roulettes de maintien et de guidage. 4 supports pour la coupole.

Possibilité d’acheter ces roulettes dans les magasins de bricolage.Montage des deux arceaux pour le maintien et l’ouverture des portes avec les rails de guidage Assemblage des arceaux sur les deux arceaux principaux.Photo de gauche support de porte avec encoche pour serrage du boulon relié aux roulettes (photo de droite). Photo de haut à gauche dessin avec l’aide d’un patron sur un panneau de récupération en résine et poliester d’un silo d’ ensilage. Photo de droite en haut positionnement du patron . Photo de droite en bas pièce découpée , patron à gauche. Photo de droite en bas pièce montée sur les arcs ainsi que la photo centrale.Après la couverture , faire la jointure en acrylique des éléments pour l’ étanchéité extérieure photo du centre . Intérieure photo du haut à gauche . Photo en à droite première couche de peinture.Il m’ aura fallu trois couches de peinture extérieure pour béton, afin que le blanc du mur se rapproche le plus du blanc du dôme.Une couche de font d’ accrochage et trois couches de blanc satiné résistant au u.v , pour le dôme.Intérieur du dôme bleu nuit , une couche d’ accrochage et une couche de font. Pour le mur une couche de peinture béton.Photo de gauche escalier pour l’ accès au télescope. Photo de droite le haut des escaliers. Au centre le reflet du miroir du télescope.La monture est fixé sur le pilier,tout le câblage est relié au centre de commande dans la cabane.Cabane de commande pour être au chaud les froides nuits d’ hiver.Motorisation avec un moteur variateur 380v relié à un convertisseur de fréquences . Vitesse rapide de rotation du dôme 1 tour minute pour la mise en station. Sur relais temporisé pour la vitesse lente 1 tour 24 heures.
La motorisation du dôme a été réalisée avec du matériel usagé ou ne faisant plus partie des normes . Donc il ne m’ a rien coûté. Le moteur a été donné par un sponsor.Convertisseur de fréquence pour commander le moteur sur deux vitesses ainsi que pouvoir changer le sens de rotation du dôme.sur le côté on voit plusieurs interrupteurs. Le premier donne une impulsion au convertisseur de fréquence pour changer la vitesse de rotation. Le deuxième en rouge pour arrêter ou mettre en marche le convertisseur lors du changement de rotation du dôme. Le troisième pour actionner la vitesse rapide pour la mise en station du télescope ou la vitesse lenteLe moteur réducteur tourne à 3,5 t/min mais grâce au convertisseur de fréquence il a été passé à 80 Hz donc à un tour minute .La roue de rotation du dôme a été récupérée lors d’ un service sur un transporteur électrique . Il a fallu aléser la poulie du moteur pour qu’ elle corresponde au diamètre de la roue intérieure.Il a fallu ruser pour arriver à avoir une vitesse lente de 1 tour 24h . Grace à l’ aide d’ un ami automaticien qui m’a fait le schéma électrique j’ai pu résoudre le problème . En sachant que la circonférence du dôme est 720 cm et que la première impulsion du premier relais fait avancer le dôme de 2 cm ,il ne reste plus qu’à calculer le temps d’arrêt du deuxième relais. Exemple : 720 cm : 24 h = (30 cm/h : 2 cm = 15 pulsations par heure ). 60 min : 15 p = 4 min C’est à dire que toutes les 4 minutes le moteur avance de 2 cm ainsi la boucle est bouclée .

2009 NOUVELLE MONTURE LOSMANDY TITANTAKAHASHY FS 60 POUR L’AUTOGUIDAGE AVEC UNE SBIG ST 402

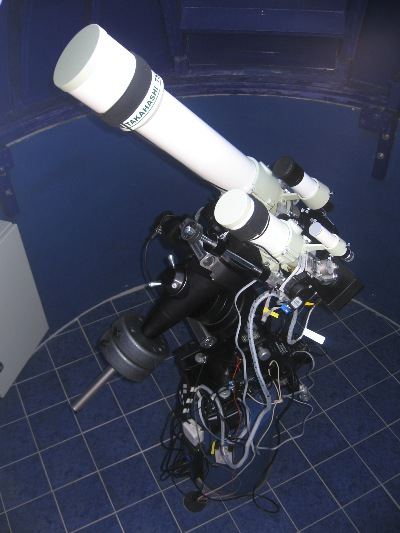

TAKAHASHI TSA 102 AVEC UNE SBIG ST 8 ET ROUE A FILTRE H.L.R.V.B
NOUVELLE LAMPE FAITE MAISON POUR LES FLATS
Lunette Megrez ED 80 mm montée sur un LX 90 de 203 mm de diamètre
Moteur de mise au point récupéré sur une coupole motorisée, elle est raccordée sur la mise au point du télescope par une courroie dentelée.
Transfo de train à courant continu pour la mise au point du télescope.
Lunette Megrez 80 mm de diamètre et 500 mm de focale
Manomètre pour une aide à la mise au point de la ST-402 ME
Moteur de mise au point pour la lunette, construction maison. Vitesse de rotation lente inférieur à un tour minute.
Transfo de train à courant continu pour la mise au point de la lunette.
CCD, DSI de Meade.
CCD, Sbig ST-402 ME avec roue à filtre incorporée.
Différence de taille entre les deux CCD

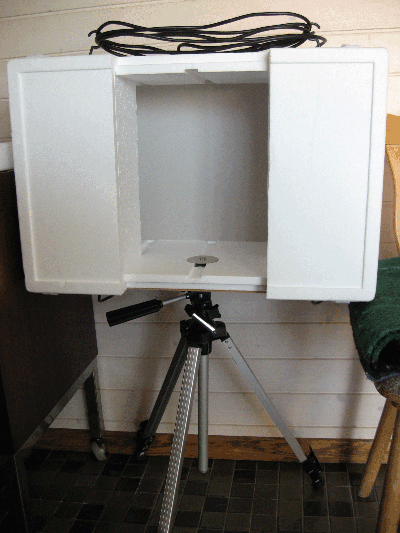

Boîte à flats faîte maison pour moins de 20.-fr. Boîte en sagex pour la conservation et 2 lampes baladeuse. Ouvertrue centrale pour insérer le télescope ou la lunette.
2 Baladeuses pour l’éclairage, une de chaque côté, elles donnent une lumière homogène
